使用 AT 系列用户端口

1、继电器驱动输出操作

AT5600、AT3600 和 ATi 变压器测试仪均配有用户端口连接器（9 路、‘D’ 型、母头）。

该连接器的设计是为了方便开集电极继电器驱动输出。

继电器驱动输出是在称为“OUT”的独特测试中提供的。
用户可以使用六个继电器驱动输出，并可以通过 Voltech AT 编辑器软件进行预编程，以输出到多个来源或应用程序。
下面的图 1 显示了六个继电器驱动器可用的引脚排列：

每个继电器输出可驱动>150Ω的负载，最大电流输出为80 mA。

笔记

当 AT 开启时，继电器驱动输出的默认设置是“OFF”状态。
但是，在每次编程的“OUT”测试之后，继电器驱动将保持编程状态，直到运行另一次“OUT”测试，或者 AT 关闭并再次打开。
在后续的“OUT”测试中，AT 首先识别被编程为“OFF”的继电器并首先释放这些继电器。
其次，AT 识别被编程为“ON”的继电器，然后为其通电。
继电器“关闭”的时间几乎是瞬间的。而“开启”的时间则约为 20 毫秒。

2、用例-组件切换

“OUT”测试最常见的用途是关闭继电器以便向测试电路引入附加组件，例如电阻器，如图 2 所示。

图 3 显示了 AT 内部继电器输出的框图。

元件切换应用

最常见的需要引入元件的测试是测量变压器和传输线之间的阻抗不匹配。

在这些情况下，组件将是用于 GBAL（通用纵向平衡）、LBAL（纵向平衡）、ILOS（插入损耗）和 RLOS（回波损耗）等测试的电阻器。

当测试涉及电容器等无源元件时，可能需要对电路进行放电。
在操作员移除被测部件之前可能需要进行放电。

3、用例-触发外部设备

在测试序列期间，外部设备可能需要触发。
这可以通过继电器实现，也可以通过使用上拉电阻直接连接到“ENABLE”输入（图 4）。

外部设备触发应用程序

• 批次计数。触发器被发送到数字或电子计数器，以便对正在测试的整个批次进行计数。
• 传送带。触发器被发送到操作传送带的计时器，传送带沿着生产线移动通过的零件。
• 机械臂。触发信号被发送到控制机械臂的 PC，机械臂移除已测试的部件和/或放置准备进行测试的部件。

4、用例-测试周期指示

在测试序列期间，LED 指示灯（和/或蜂鸣器）可用于指示程序周期内已达到的某个点（图 5）。

测试周期指示应用

• 定时蜂鸣器或发光 LED 警告操作员该部件正在进行耐压或高压测试。
• 在多个部件测试（最多六个 - 每个测试部件一个 LED）期间，可以安排一个 LED 来显示特定被测部件的测试状态（即，在测试部件时 LED 亮起）。

5、继电器驱动设置

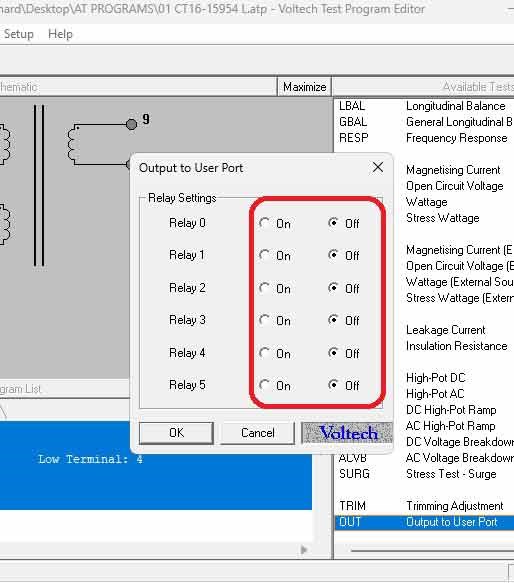

“OUT”测试可通过 AT 编辑器软件访问，并可放置在程序循环中的任何位置。

AT 编辑器软件允许将“OUT”测试放置在程序循环的任何位置。
六种继电器驱动器的选择非常简单。
只需用鼠标左键单击所需的六个驱动器中的任意一个的 ON 或 OFF 按钮，然后单击“确定”即可。

激活继电器来添加组件将需要两次“OUT”测试。
一个用于关闭继电器并引入组件，另一个用于在需要该组件的测试完成后打开继电器并移除组件。

激活启用输出（和/或程序循环指示器）需要在程序的适当区域中设置“OUT”测试以输出所需事件。

6、典型继电器规格及推荐电缆

下面的列表显示了在电路中使用继电器时所需的典型规格。
然而，如果在 12 V DC 下使用额定线圈电阻 >150Ω，则可以使用其他继电器（符合典型规格）。

典型继电器规格

• 开关电流：最大 2A
• 线圈电阻：290Ω+/-10%
• 簧片开关隔离：10 kV DC
• 线圈至触点隔离：10 kV DC
• 线圈电压：12V DC
• 接触电阻：<50mΩ
• Voltech 零件编号：33-004

推荐电缆

• 超小型、屏蔽 7/0.1 多芯电缆，至少有七芯（Farnrell 部件编号：711-380）
